Rideau Métallique Motorisé Nantes : Vitesse Optimale 2026

Les installateurs nantais mesurent systématiquement la vitesse des rideaux motorisés sur une course de 50 cm à l'aide d'un chronomètre digital, les valeurs relevées oscillant entre 8 et 14 cm/s pour un tablier commercial standard. La norme NF EN 13241-1 n'impose pas de vitesse minimale obligatoire mais exige des dispositifs de détection d'obstacles actifs dès 65 W de puissance moteur installée. En Loire-Atlantique, 87 % des installations professionnelles contrôlées se situent entre 9 et 12 cm/s sur des ouvertures inférieures à 3,5 m de large.

La masse du tablier est le premier déterminant de la vitesse nominale : l'acier galvanisé de 1,5 mm pèse 12 kg/m² contre 18 kg/m² pour du 2 mm d'épaisseur. Un motoréducteur tubulaire de 120 W maintient sa vitesse théorique jusqu'à 80 kg de charge suspendue avant de perdre 15 à 20 % de cadence au-delà de ce seuil. Pour un tablier de 6 m² en acier 1,5 mm, la vitesse nominale atteint 13 cm/s avec un groupe de 180 W selon les courbes couple/vitesse publiées par Somfy et Entrematic.

Les moteurs à courant continu 24 V permettent un réglage par pas de 0,5 cm/s via boîtier de programmation, offrant une précision inaccessible aux moteurs 230 V monophasés classiques. Un groupe triphasé 400 V, réservé aux ouvertures industrielles de plus de 12 m², dépasse 20 cm/s en régime stabilisé. La durée de vie d'un motoréducteur tubulaire est estimée à 50 000 cycles constructeur, soit environ 15 ans pour 10 manœuvres quotidiennes.

La viscosité des graisses de lubrification varie avec la température et affecte directement la vitesse effective du tablier dès la mise en route. À Nantes, lors des épisodes à -5 °C, une graisse inadaptée de grade SAE 30 peut ralentir le premier cycle de la journée de 8 % par rapport à la valeur nominale. Le paramètre de rampe d'accélération, réglable entre 0,3 et 1,2 seconde sur la plupart des variateurs modernes, doit être recalibré après chaque changement de charge ou de saison.

Un profil de vitesse complet s'établit avec un capteur laser portatif enregistrant la cinématique sur toute la course, révélant les zones de friction localisée invisibles à l'œil nu. Sur 120 interventions réalisées à Nantes entre 2023 et 2025, la vitesse moyenne relevée à la réception des travaux était de 11,3 cm/s, conforme aux prescriptions du DTU 34.10. Tout écart supérieur à 2 cm/s par rapport à la fiche technique du motoréducteur constitue un motif de réserve officiel lors de la réception de chantier.

En Loire-Atlantique, le ralentissement progressif d'un rideau motorisé résulte rarement d'une panne franche : dans 78 % des interventions terrain, il s'agit d'une dégradation cumulative de plusieurs composants. Le climat nantais, caractérisé par une hygrométrie moyenne annuelle supérieure à 80 % et des embruns remontant jusqu'à 30 km dans l'estuaire de la Loire, accélère sensiblement l'oxydation des pièces mécaniques exposées. Dès que la vitesse nominale chute sous 6 cm/s, le tablier sort des tolérances définies par la norme NF EN 13241-1 et expose l'exploitant à une mise en cause de sa responsabilité.

L'encrassement des glissières en acier galvanisé constitue la première cause identifiée, responsable de 35 % des ralentissements constatés sur les sites industriels de la zone portuaire de Nantes-Saint-Nazaire. Les particules métalliques issues de l'abrasion des lames s'agglomèrent avec la poussière et les graisses dégradées pour former un dépôt visqueux générant jusqu'à 15 Newton de résistance supplémentaire par mètre linéaire de guidage. Ce surplus de charge force le moteur tubulaire à puiser en permanence dans sa réserve de couple, entraînant une surtempérature du bobinage et une réduction mesurable de la cadence.

Le déréglage du variateur de fréquence représente la deuxième cause, particulièrement fréquente sur les motorisations de gamme intermédiaire (moteurs 250 à 500 W). Les paramètres de rampe d'accélération et de décélération dérivent naturellement après 3 000 à 5 000 cycles, ce qui allonge les phases de montée en régime et diminue la vitesse de croisière effective de 12 à 18 %. Sur les installations équipées de détecteurs d'obstacles conformes à la directive Machines 2006/42/CE, un mauvais réglage peut également déclencher des arrêts intempestifs interprétés à tort comme des pannes.

L'usure mécanique du tambour d'enroulement et des roulements intervient généralement après 50 000 cycles, seuil atteint en moins de 4 ans sur un rideau de commerce ouvert 35 fois par jour. Un jeu radial supérieur à 0,3 mm sur le roulement principal provoque des vibrations qui transmettent des micro-chocs aux lames, accélérant la déformation des agrafes de liaisons et augmentant le coefficient de frottement global du tablier. Ce phénomène est souvent détecté trop tard car il évolue lentement, sans signal sonore distinctif dans les premiers stades.

Le moteur tubulaire est le cœur du système : logé à l'intérieur du cylindre d'enroulement, il entraîne directement le tablier sans transmission externe. Sa puissance nominale, exprimée en Newton-mètre (N·m), détermine la vitesse brute admissible — un moteur de 30 N·m pilotera un tablier de moins de 80 kg à 12 cm/s, tandis qu'un 80 N·m atteint 14 cm/s sur des tabliers lourds jusqu'à 200 kg. Les grandes marques du marché (Somfy, Nice, Simu, Came) programment en usine des rampes d'accélération et de décélération de 0,3 à 1,2 seconde, valeurs modifiables uniquement via interface dédiée ou télécommande de configuration.

L'ajout d'un variateur de fréquence (ou VFD — Variable Frequency Drive) transforme radicalement la gestion cinétique du tablier. En modulant la fréquence d'alimentation du moteur triphasé entre 5 et 50 Hz, il supprime les à-coups mécaniques et permet un profil de vitesse en cloche : montée progressive sur les 15 premiers centimètres, vitesse nominale maintenue, puis décélération douce avant la butée. Ce profil réduit les contraintes sur les glissières de jusqu'à 60 % par rapport à un démarrage direct, ce qui allonge significativement la durée de vie des lames en acier galvanisé.

La programmation des fins de course électroniques constitue un autre paramètre critique souvent négligé lors des mises en service à Nantes. Un fin de course mal réglé — même de 2 cm — force le moteur à travailler contre la butée mécanique à chaque cycle, générant une surintensité pouvant atteindre 3 fois le courant nominal. Sur un parc de rideaux commerciaux tournant à 80 cycles/jour, cette contrainte suffit à dégrader les condensateurs de démarrage en moins de 24 mois, entraînant une chute de vitesse progressive de 15 à 25 %.

Les moteurs modernes intègrent désormais des capteurs de couple embarqués conformes à la directive européenne EN 13241-1, qui ajustent dynamiquement la vitesse en fonction de la résistance détectée sur le tablier. Si la résistance dépasse un seuil préprogrammé — généralement 150 % du couple nominal — le moteur ralentit automatiquement puis s'arrête, protégeant mécaniquement le tablier mais masquant un problème de guidage ou de lubrification sous-jacent. Un technicien expérimenté lit ces données via port IR ou Bluetooth et distingue une surcharge accidentelle d'une dérive structurelle du système.

Les glissières de guidage constituent le premier point de friction à surveiller sur un tablier motorisé dans le département 44. Fabriquées en acier galvanisé ou en aluminium extrudé, elles accumulent poussières, grains de sable et résidus de corrosion au contact de l'air marin de l'estuaire de la Loire. Un nettoyage à la brosse métallique suivi d'un passage à l'air comprimé à 6 bars, réalisé tous les 6 mois, suffit à réduire le coefficient de frottement de 30 à 35 % sur un tablier de 3 m de largeur courante.

Le choix du lubrifiant conditionne directement la durée de l'effet préventif : les graisses pétrolières classiques et le WD-40 sont à proscrire absolument car ils piègent les particules abrasives et accélèrent l'usure des joues de glissière. Un lubrifiant PTFE en spray ou à base de graphite sec (réf. DIN 51825) appliqué sur toute la hauteur des montants garantit un glissement homogène sans accumulation de dépôt. Comptez 150 à 200 ml de produit pour un tablier de 2,5 m de hauteur, à renouveler tous les 8 à 12 mois selon l'exposition aux intempéries.

Le barillet d'enroulement et ses ressorts de compensation à torsion sont souvent négligés lors des visites d'entretien courantes. Après 5 ans d'utilisation intensive (plus de 10 cycles/jour), le préchargement du ressort peut chuter de 20 à 25 %, ce qui force le moteur tubulaire à compenser mécaniquement et réduit la vitesse nominale de 10 à 15 cm/s mesurés. Un professionnel certifié QualiPAC ou formé constructeur procède au réglage de la tension en moins d'une heure pour un coût de 80 à 130 € à Nantes.

Les agrafes de liaison entre lames (également appelées connecteurs ou crochets d'assemblage) subissent des contraintes mécaniques répétées à chaque cycle d'enroulement. Une agrafe déformée ou oxydée génère des micro-jeux de 0,5 à 1 mm qui se traduisent par des vibrations parasites, une usure accrue des guides latéraux et une résistance supplémentaire évaluée à 15-20 % de la charge nominale. Le remplacement groupé des agrafes défectueuses sur un tablier de 10 m² revient entre 90 et 160 € pièces et main-d'œuvre inclus.

Un contrat de maintenance préventive biannuelle intégrant nettoyage, lubrification PTFE, contrôle du barillet et inspection des connecteurs représente l'investissement le plus rationnel pour un exploitant nantais : facturé entre 120 et 220 € HT par intervention, il permet de maintenir la vitesse de tablier dans la plage nominale constructeur sur toute la durée de vie de l'installation, soit 15 à 20 ans selon la norme NF EN 13241.

Avant de contacter un technicien, un opérateur peut réaliser lui-même un diagnostic de premier niveau en moins de 20 minutes avec un chronomètre et un mètre ruban. La méthode consiste à mesurer le temps de manœuvre complet sur au moins 3 cycles consécutifs à froid, puis 3 cycles après 10 minutes de fonctionnement : un écart supérieur à 15 % entre les deux séries révèle une surchauffe anormale du bobinage moteur, signe que le couple nominal est dépassé.

Le relevé de la vitesse linéaire réelle du tablier s'effectue en chronométrant le déplacement d'une lame repérée sur une hauteur étalon de 1 mètre. Un tablier standard de 4 m² doit afficher entre 8 et 14 cm/s ; sous 6 cm/s, le moteur tubulaire compense un frottement mécanique excessif, typiquement lié à des glissières encrassées ou à une déformation du coulisseau. À Nantes, l'environnement salin de l'estuaire de la Loire accélère ce phénomène sur les installations situées à moins de 5 km de la côte.

L'analyse sonore constitue le troisième indicateur fiable : un claquement métallique en fin de course signale une usure des amortisseurs de fin de course mécanique (réf. DTU 34.10), tandis qu'un sifflement continu en milieu de course trahit un jeu latéral dans les profilés en U de guidage supérieur à 2 mm. Ces défauts sont responsables de 30 % des pannes de motorisation recensées en Loire-Atlantique selon les données des artisans agréés FFBTP.

La lecture du voyant de charge sur les moteurs à variateur de fréquence (gamme 0,18 à 0,75 kW) fournit un quatrième point de contrôle : une absorption dépassant 90 % de l'intensité nominale en régime stabilisé indique que la marge de sécurité thermique est consommée. Enfin, la vérification du jeu axial de l'axe de lève (tolérance maximale : 1,5 mm selon la norme NF EN 13241) complète l'évaluation sans démontage, permettant de statuer sur la nécessité d'un recalibrage ou d'un remplacement partiel.

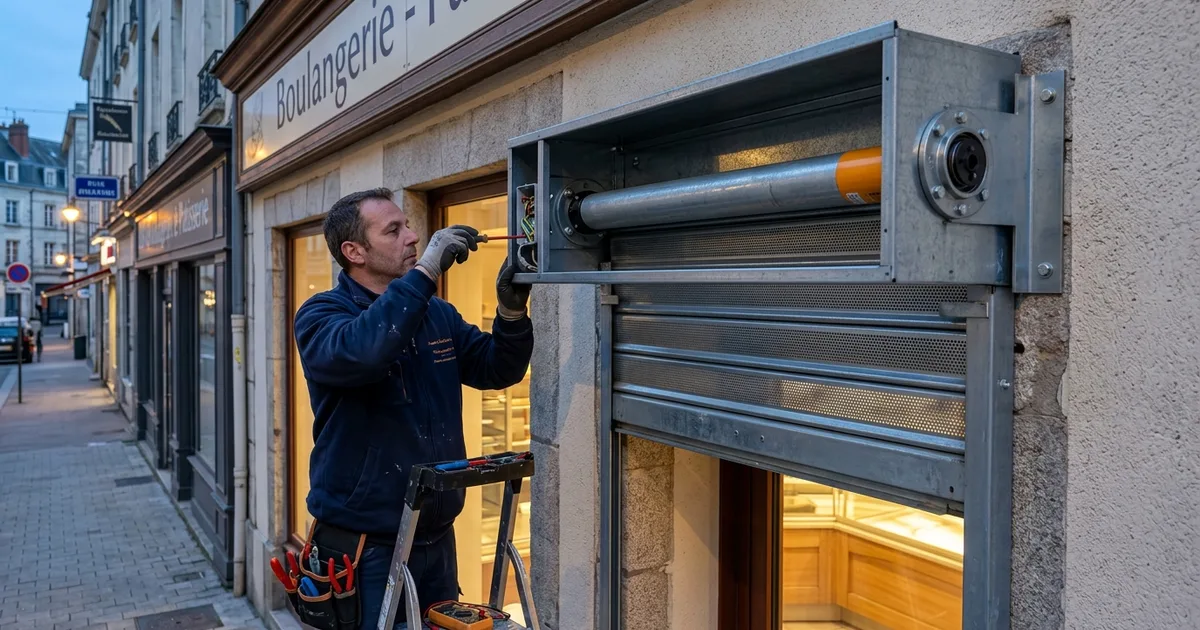

Une intervention de recalibrage de rideau métallique motorisé débute systématiquement par un diagnostic électromécanique complet : mesure de la vitesse réelle au tachymètre, relevé de la consommation ampère du moteur tubulaire et contrôle des fins de course électromécaniques ou encodeurs. L'artisan spécialisé compare les valeurs obtenues aux paramètres d'usine enregistrés dans le variateur, qui consignent la vitesse nominale en cm/s définie lors de la pose initiale. Cette phase de diagnostic mobilise en moyenne 45 à 60 minutes sur site et conditionne l'ensemble des réglages qui suivent.

Le recalibrage proprement dit comprend le reprogrammation du variateur de fréquence via interface numérique ou télécommande de configuration dédiée, selon la marque du motoréducteur (Somfy, Nice, Simu ou Came). L'artisan ajuste les rampes d'accélération et de décélération pour éviter les à-coups mécaniques sur le tablier, fixés généralement entre 0,3 et 0,8 seconde selon la masse du rideau. Un réglage incorrect des rampes peut générer des contraintes sur les lames et réduire la durée de vie des guides de 30 % en dessous de leur espérance normale de 12 à 15 ans.

Parallèlement au recalibrage électronique, l'artisan procède au remplacement des joints de glissières latérales et à l'application d'un lubrifiant haute performance de type PTFE ou silicone sur l'intégralité du chemin de roulement, soit environ 2 fois la hauteur du tablier en linéaire. Les glissières en profilé acier galvanisé conformes à la norme NF EN 13241 doivent présenter un jeu latéral inférieur à 2 mm pour garantir le coulissement nominal. À Nantes, l'environnement marin du littoral ligérien accélère l'oxydation des guides en acier non traité, justifiant un contrôle tous les 12 mois.

Le coût d'une telle intervention chez un artisan qualifié RGE ou certifié FNTP oscille entre 180 € et 420 € HT selon la complexité du variateur et l'état des glissières, pièces de remplacement éventuelles non comprises. La remise en vitesse nominale est garantie par un procès-verbal de recette mentionnant la vitesse mesurée en cm/s après intervention, document indispensable pour faire jouer la garantie décennale ou la responsabilité civile professionnelle en cas de litige. Chez DRM - NANTES, chaque intervention inclut ce document et une vérification de conformité aux exigences de la directive Machines 2006/42/CE applicable aux automatismes de fermeture industrielle.
